工具系統與刀具的連接方式大致有三種，分別用于不同的加工環境。
工具系統與刀具的連接方式大致有以下三種：
1. 夾 該連接方式多用于圓柱面工具的夾緊，以夾緊形式可分為兩種：
（1）三點式夾緊，如圖所示，鉆夾頭刀柄。
（2）360°夾緊，如圖所示，彈簧夾頭刀柄，熱縮刀柄。
以夾緊作用刀具與工具系統的連接方式
a ）三點式夾緊 b）360°夾緊
2. 壓 該連接方式多用于圓柱面和平面工具的夾緊，以壓緊作用方向可分為以下兩種：
（1）徑向壓緊，側固式刀柄，如圖所示。
（2）軸向壓緊，面銑刀刀柄， TMG21工具系統如圖所示。

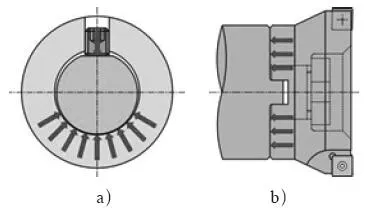

以壓緊作用刀具與工具系統的連接方式
a ）徑向壓緊 b）軸向壓緊
3. 圓錐面自定位 該連接方式以錐面之間的靜摩擦力傳遞扭矩，如圖所示。
以錐面之間的靜摩擦力傳遞扭矩
a ）圓錐面自定位示意圖 b）圓錐面自定位圖
數控工具系統一般由刀柄、接長桿和各種刀具組成，加工中心使用的工具系統是鏜銑類工具系統，鏜銑類數控工具系統是鏜銑類主軸到刀具之間連接刀柄的總稱，如圖所示，其主要作用是連接主軸與刀具，使鏜銑類加工中心的刀具達到所要求的位置與精度，傳遞切削所需扭矩及保證刀具的快速更換，如圖所示。

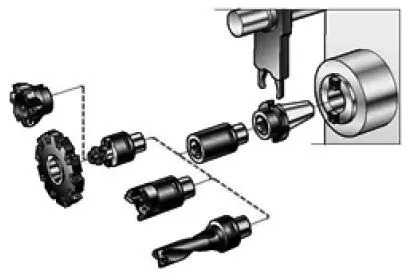

通用鏜銑類加工中心的刀具、主軸和刀柄連接圖

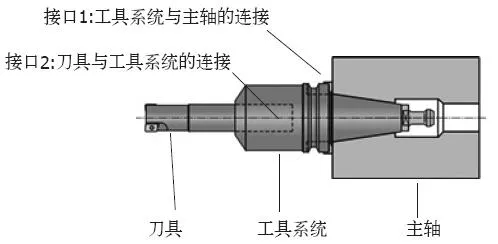

鏜銑類工具系統連接接口
