熱縮刀柄概述
時間：2024-04-11 17:22:28 來源：admin 點擊：0次

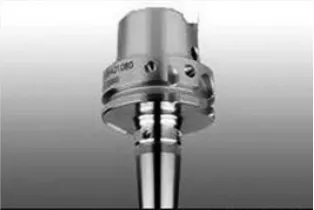

熱縮刀柄是利用熱脹冷縮的原理工作的，用熱感應裝置使刀柄的夾持部分在短時間內加熱，使得刀柄內徑擴張，然后立即把刀具裝入刀柄內。刀柄冷卻收縮時，即可賦予刀具夾持面均勻的壓力，從而產生很高的徑向夾緊力，將工具牢牢夾持住，刀具和刀柄間不介入任何機械夾持部件。熱裝刀柄可解決高速精加工中極為重要的平衡、振擺精度及夾緊強度等問題。

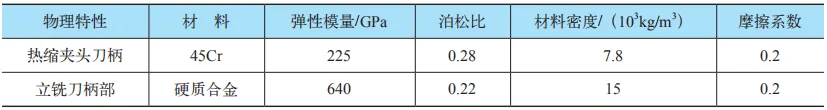

熱縮刀柄分類 根據壁厚，夾持刀具長度，過盈量分為以下三種：（1）標準型：從德國產生。（2）加強型：壁厚加大，用于航空航天行業重載強力銑削刀具夾持。以HSK63A熱縮刀柄為例，利用有限元軟件ANSYS，根據熱縮刀柄—刀具配合的夾持力的不 同影響因素，分別建立有限元模型，分析結構因素對夾持力的影響，得出熱縮夾頭和刀具的材料 物理特性。
各影響因素與夾持力（或接觸壓力）的相關性如表所示。其中，熱縮夾頭的壁厚、配合過盈量和接觸長度與接觸壓力具有正相關性。增大熱縮夾頭的外壁壁厚、熱縮夾頭—刀具配合的初始過盈量和接觸長度，均會增大夾持力；在相同的初始過盈量條件下，內孔較大的熱縮夾頭夾持力較小；隨著主軸轉速提高，熱縮夾頭—刀具配合過盈量減小，夾持力也會相應減小。切削傳熱導致熱縮夾頭溫度升高，同樣也會減小配合過盈量，從而降低熱縮夾頭對刀具的夾持力。
熱縮刀柄的特點 ①均勻的夾持力使刀具的跳動非常小（≤0.003mm）。②夾緊力大。③結構緊湊對稱、外形尺寸小，適合深腔加工。④能適應高速回轉。⑤適用于精加工和粗加工。⑥刀具柄部與夾套之間完全牢固連接，切削液只能從冷卻孔流向刀具。⑦熱縮刀夾技術可以提高切削速度和進給量，同時改善加工表面的質量，使刀具和主軸壽命增加。（1）刀柄：HSK63A-SF20-100熱縮刀柄。（4）切削參數：n=16000r/min，vf=12000mm/min，ap=10mm，ae=9.8mm。
