強力夾頭刀柄概述
時間：2024-04-12 11:45:28 來源：admin 點擊：0次
強力夾頭刀柄是切削加工中常用的刀柄，用于銑刀、鉸刀等直柄刀具及工具的夾緊，卡簧夾緊變形小，所夾持的刀具柄徑公差為h6，其夾緊力比較大，夾緊精度較好，可以更換不同的筒夾來夾持不同柄徑的銑刀、鉸刀等，但是在加工過程中，強力型刀柄前端直徑要比彈簧夾頭刀柄大，容易產生干涉。

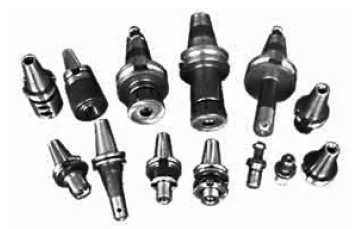

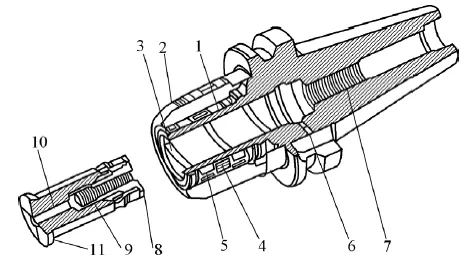

強力夾持的原理 刀柄前端的小錐度錐體1，其內孔帶有螺旋槽3。在轉動鎖緊螺帽2時，刀柄的小錐度錐體1和置于保持架4里的斜置滾針使鎖緊螺帽2產生軸向移動，從而產生相當大的夾緊力。該刀柄的結構圖如圖所示。這個獨特的夾緊原理避免了夾緊時刀具的軸向移動，方便了刀具的預調。
1—前端的小錐度錐體 2—鎖緊螺帽 3—螺旋槽 4—滾針保持架 5—前端密封 6—排氣孔（M4螺紋） 7—定位螺釘螺紋 8—螺紋套（用于定位螺釘） 9—定位螺釘 10—磨制的內孔 11—抓取槽（用于取出彈簧夾頭）（1）鎖緊螺帽不帶螺紋（與ER端面鎖緊螺帽類似）。（2）可直接夾緊刀具的柄部，無需中間刀夾，以獲得最大夾持力。 應用場合 應用此夾頭，只要在鎖緊螺帽上施加很小的扭矩，就可以產生很大的夾緊力。此夾頭適用于需要高的扭矩傳送、高精度、緊湊空間且易操作的粗銑加工及精銑加工。（1）強力夾頭刀柄適合夾持銑刀，夾持力在夾持長度上較為均勻，可承受較大的徑向力。（2）彈簧夾頭刀柄精度高，承受徑向力比強力夾頭刀柄差，適合夾持鉆頭、鉸刀、絲錐等。（3）強力夾頭刀柄的夾頭夾持直徑為固定值，如直筒夾套ZC20-6的夾持直徑為6mm。彈簧夾頭刀柄的夾頭更靈活，夾持直徑為一定范圍，如卡簧ER20-6A夾持直徑范圍為φ6.00～φ13.00mm。
