刀具工作圖應包括制造及檢驗該刀具所需的全部圖形、尺寸、公差、粗糙度要求及技術條件等。

工作圖應反映出該刀具各部分的形狀，同時又應使各視圖的配置與安排合理。圖中有些細小部分可以放大畫出，如切削刃上的分屑槽、刀具上的刃帶、小圓角等。

刀具工作圖的圖形、圖線、尺寸、公差、表面粗糙度以及技術條件，應能滿足刀具制造、刃磨和檢驗的全部要求，而且其畫法和標注均應符合國家標準的規定；對一些不便標注在視圖上的公差和粗糙度等,可用文字說明寫在圖紙上的空白處，但位置應適當。

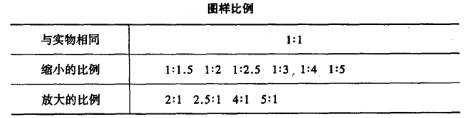

繪制刀具工作圖一般應采用1：1的比例，但對尺寸很大或很小的刀具，可按縮小或放大的比例畫出來，所選比例必須符合國家標準。

工作圖中的圖樣和技術條件所用的漢字、字母和數字,必須做到字體端正、筆劃清楚、排列整齊、間隔均勻;漢字字體應寫長仿宋體，不允許使用國家正式公布推行的簡化字以外的字；字體字號應適當，其高度應在14、10、7、5、3.5、2.5范圍中選用，角度標注全部按正視位置。

刀具工作圖中允許采用一些簡化畫法，如拉刀的正投影可以簡化，拉刀的刀齒允許只畫少數幾個齒，其余刀齒可簡化成齒頂，齒頂用粗實線表示，齒槽底用細實線表示，省略的刀齒部分用雙點劃線表示。

對于可轉位車刀,不僅要裝配圖，而且應畫刀桿零件圖。裝配圖上應畫出裝配后刀具的全部圖形，表明零、部件的相互關系，標出外形尺寸與安裝在機床上所需的安裝尺寸以及刀具的主要幾何參數。在裝配圖標題欄上方還應畫出零件明細表。裝配圖與零件圖的結構和配合尺寸要一致，且應標明配合精度。刀具工作圖（裝配圖和零件圖）應做到結構正確、圖面清晰、整潔。
