面銑刀刀柄一般采用圓柱與端面定位,端鍵傳遞動力，螺釘夾緊的方式，根據刀具的大小，有中心單個螺釘夾緊與端面四個螺釘夾緊的方式。

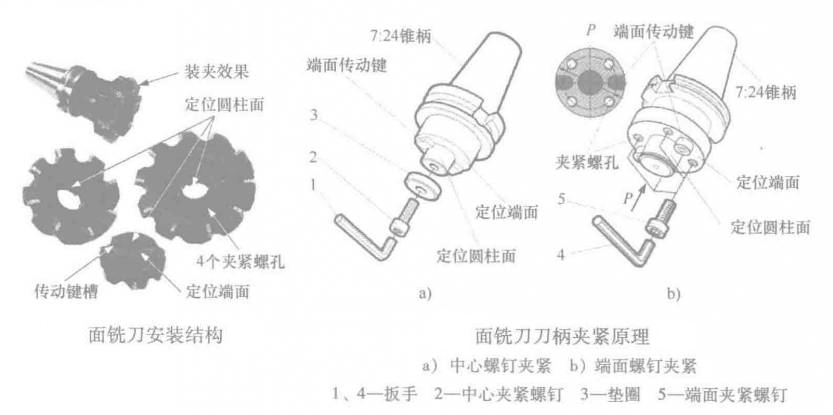

下圖所示為常用套式面銑刀安裝結構示意圖，可見每個面銑刀的中心有一個定位圓柱面和定位端面，在定位端面上開設有端面?zhèn)鲃?dòng)鍵槽，對于尺寸較大的面銑刀，如CB/T 5342.1-2006規定的C型安裝結構直徑在160mm、200mm和250mm規格的面銑刀則是在端面開設有4個夾緊螺釘孔，代替中心螺釘夾緊刀具。
針對GB/T5342.1-2006套式面銑刀安裝設計，面銑刀刀柄一般也有兩種，如圖所示。圖a所示的刀柄適合于國標中的A型與B型面銑刀的安裝夾緊，其刀具直徑一般在125mm以下，安裝時，將面銑刀的圓柱孔裝入刀柄的圓柱定位面內并使傳動鍵槽與端面?zhèn)鲃?dòng)鍵對齊嵌入接觸至定位，然后旋入并擰緊中心夾緊螺釘即可圖b所示刀柄的不同點主要在刀具夾緊上，其采用四個螺釘夾緊，適合于刀具直徑較大的面銑刀。
