與車刀相似，由坐標平面和測量平面組成，其基本坐標平面有基面和切削平面。其中基面是通過切削刃選定點并包含銑刀軸線的平面，并假定與主運動方向垂直。切削平面是通過切削刃選定點的圓柱切平面。測量平面有端剖面，螺旋齒銑刀還有法剖面。圓柱銑刀的幾何角度如圖所示。

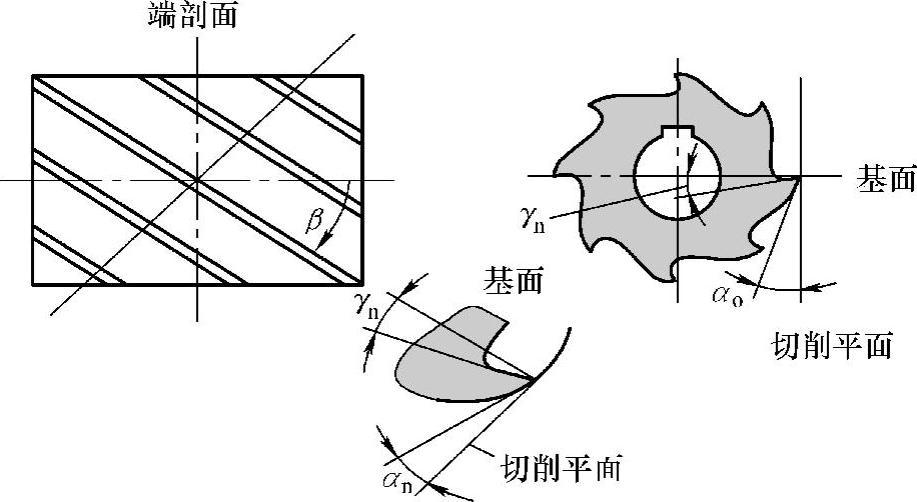

圓柱銑刀的幾何角度
（1）前角γo過切削刃上選定點在端剖面上測量的前面與基面的夾角。
（2）后角αo過切削刃上選定點在端剖面上測量的后面與切削平面間的夾角。
前角和后角都標注在端剖面上。若是螺旋齒，還要標注螺旋角β、法前角γn和法后角αn三個參數。
（3）法前角γn過切削刃上選定點在法剖面上測量的前面與基面的夾角。
（4）法后角αn過切削刃上選定點在法剖面上測量的后面與切削平面間的夾角。
前角γo和法前角γn兩者的關系為
tanγn=tanγocosβ
式中 β——銑刀的螺旋角，即相當于圓柱銑刀的刃傾角λs。
圓柱銑刀的主偏角為90°，無副偏角。
